| 雙管板換熱器主要應用于衛生等級要求較高的工況中 |

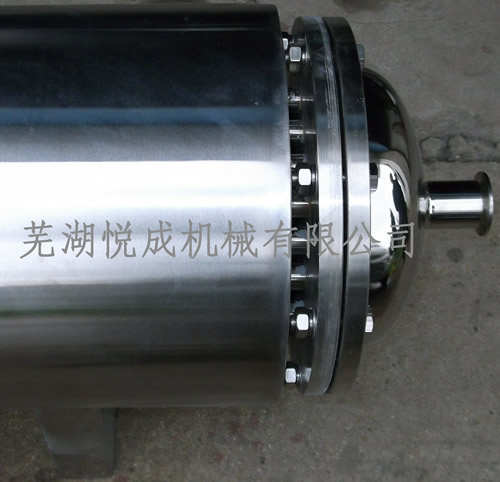

該雙管板換熱器主要應用于衛生等級要求較高的工況中，其獨特的設計使得換熱管內易于完全排空和保持清潔狀態，雙管板結構避免了常規換熱器易發生交叉污染的風險。
產品結構特點：
1、 換熱管采用優質316L無縫薄壁衛生管。 2、雙管板設計杜絕交叉污染。
3、 產品接觸側全排空設計。 4、 換熱通道無死角。
5、 依據FDA和新版GMP要求設計制造 6、 可根據客戶要求設計制造。
工作原理：
物料通過衛生級鋼管束內進行流動，冷媒或熱媒在相反的方向通過外管路流動，換熱管束的末端采用雙管板緊固，同時作為滲漏監測點，防止物料和換熱媒介雙向交叉污染。
雙管板結構：該系列換熱器采用雙管板結構設計，使管程和殼程分別采用各自的管板進行連接，打破傳統列管換熱器管程和殼程共用一個連接管板，最大限度的降低了交叉污染的風險，便于及時發現泄漏隱患，確保用戶安全地生產。
全排空設計：換熱列管為316L衛生級管道，表面光滑，直通結構，沒有死角，清潔方便、徹底，設備最低點均有排空閥，有利于物料、清洗水及在線滅菌后的凝水排空。全排空設計避免產品接觸部位出現死角，能夠預防微生物的滋生，易于清洗和滅菌。
材質與表面處理：該系列換熱器采用316L不銹鋼制作，也可按客戶要求的材質制作，與物料接觸的管道內表面粗糙系數從0.25μm到0.4μm，適合采用CIP/SIP進行在線高溫清洗滅菌。
安裝方式：該系列換熱器可以豎直或水平安裝，其主要基于客戶的空間要求，管口連接方式采用快裝接口設計，方便安裝、拆卸、清洗。
應用領域：
1、注射用水循環系統的冷卻/加熱；
2、注射用水取水點冷卻；
3、藥液的冷卻/加熱；
4、潔凈蒸汽冷凝及冷卻、高潔凈液體的溫度控制；
|
|
|
|
